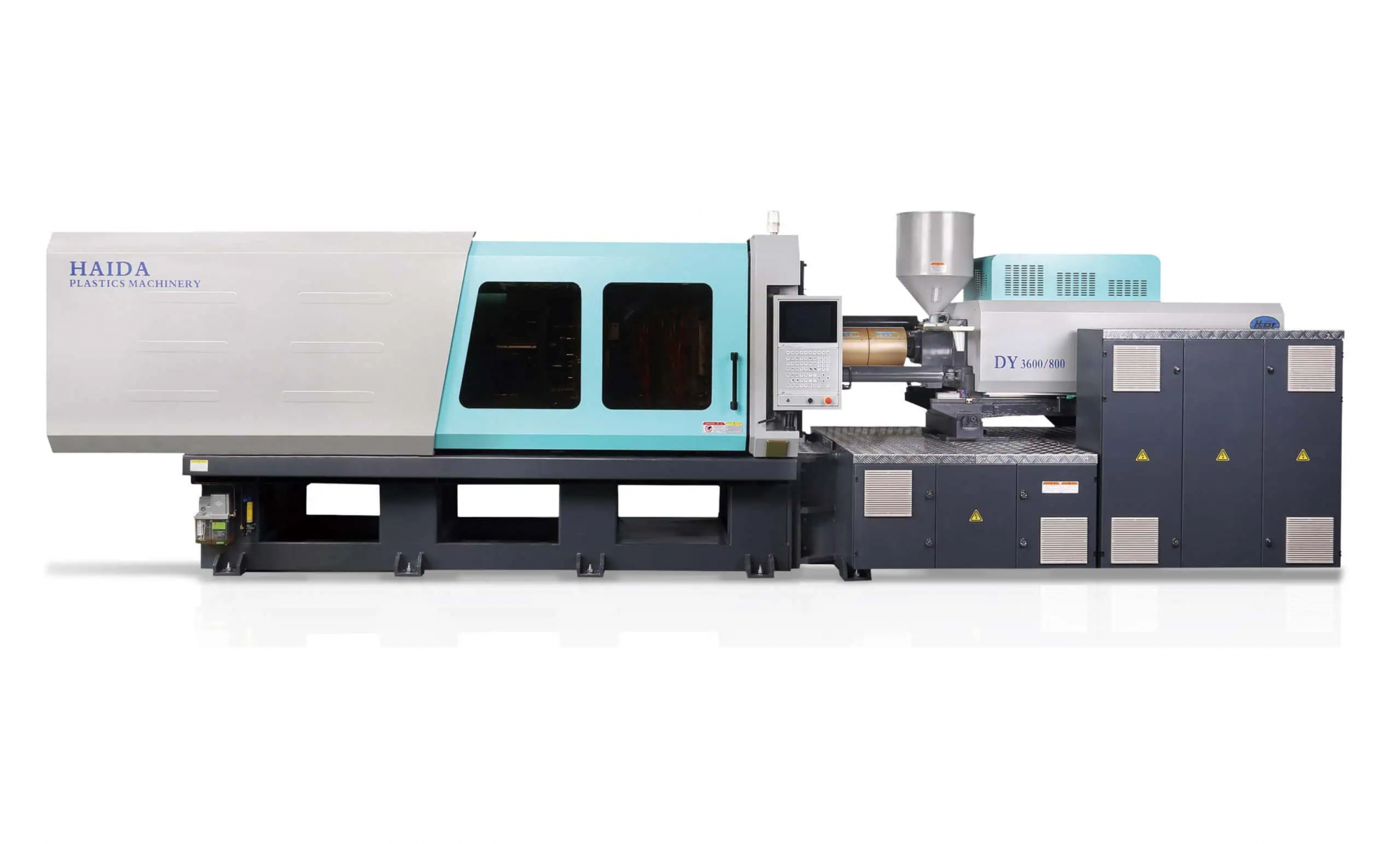

Гибридный термопластавтомат (ТПА) HD550DY с усилием смыкания 5500 кН
Серия HDDY ТПА производителя HAIDA - это высокоточный гибридный энергосберегающий сервоприводной термопластавтомат.
Тип привода: узел впрыска – сервопривод; узел смыкания – гидравлический.
Особенности серии:
- Сочетает энергоэффективный сервопривод с надежной гидравлической системой, обеспечивая высокую точность и стабильность литья.
- Отличается сниженным энергопотреблением и уровнем шума при сохранении высокой производительности.
- Обеспечивает быстрый отклик и повторяемость процессов, что особенно важно для серийного производства.
- Оптимальный выбор для задач, где требуется баланс между стоимостью, точностью и экономичностью оборудования.

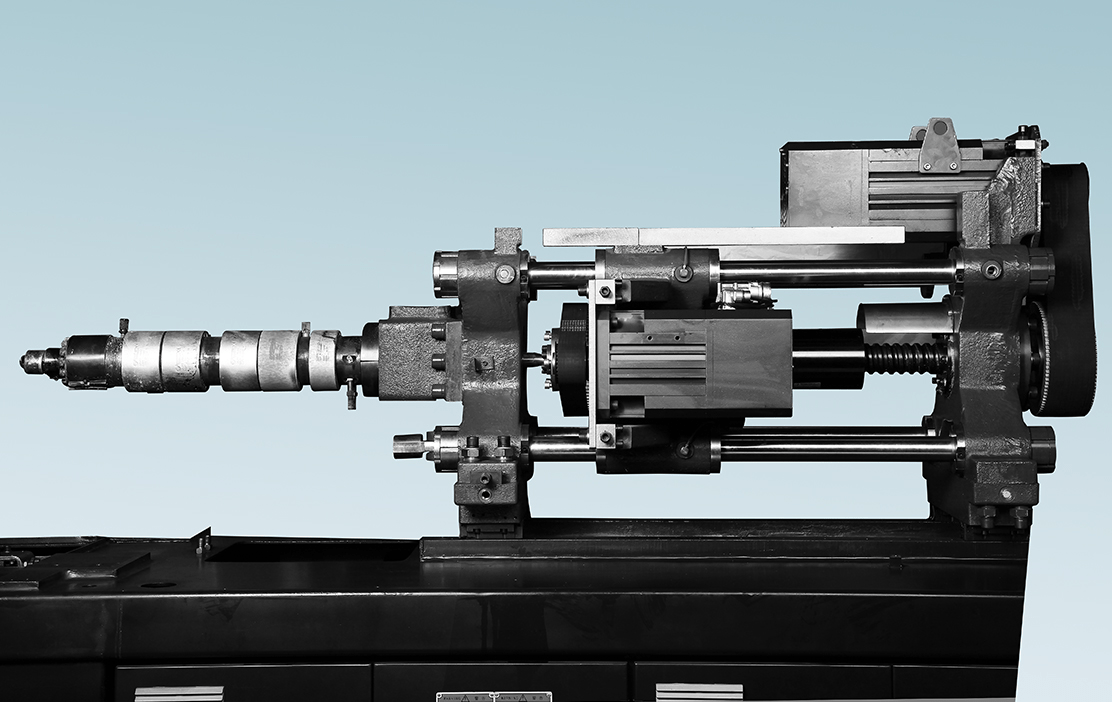

узел впрыска
Узел впрыска гибридного термопластавтомата оснащен прямым сервоприводом, который одновременно отвечает за дозирование материала и впрыск. Прецизионная шарико-винтовая передача (ШВП) от ведущих мировых производителей в паре со специализированным упорным подшипником обеспечивают высокую точность позиционирования и энергоэффективность. Датчик давления впрыска отличается повышенной помехозащищенностью и высоким разрешением, гарантируя стабильность цикла. Шнек выполнен из цельного высокопрочного сплава, что придает ему исключительную твердость, стойкость к коррозии и увеличенный ресурс работы. Встроенная автоматическая система смазки использует высокоэффективную водостойкую смазку для ШВП, минимизируя износ. Применение полимерных подшипников и подшипников синхронного шкива в сочетании с высокой нагрузочной способностью узла существенно продлевает общий срок службы оборудования.

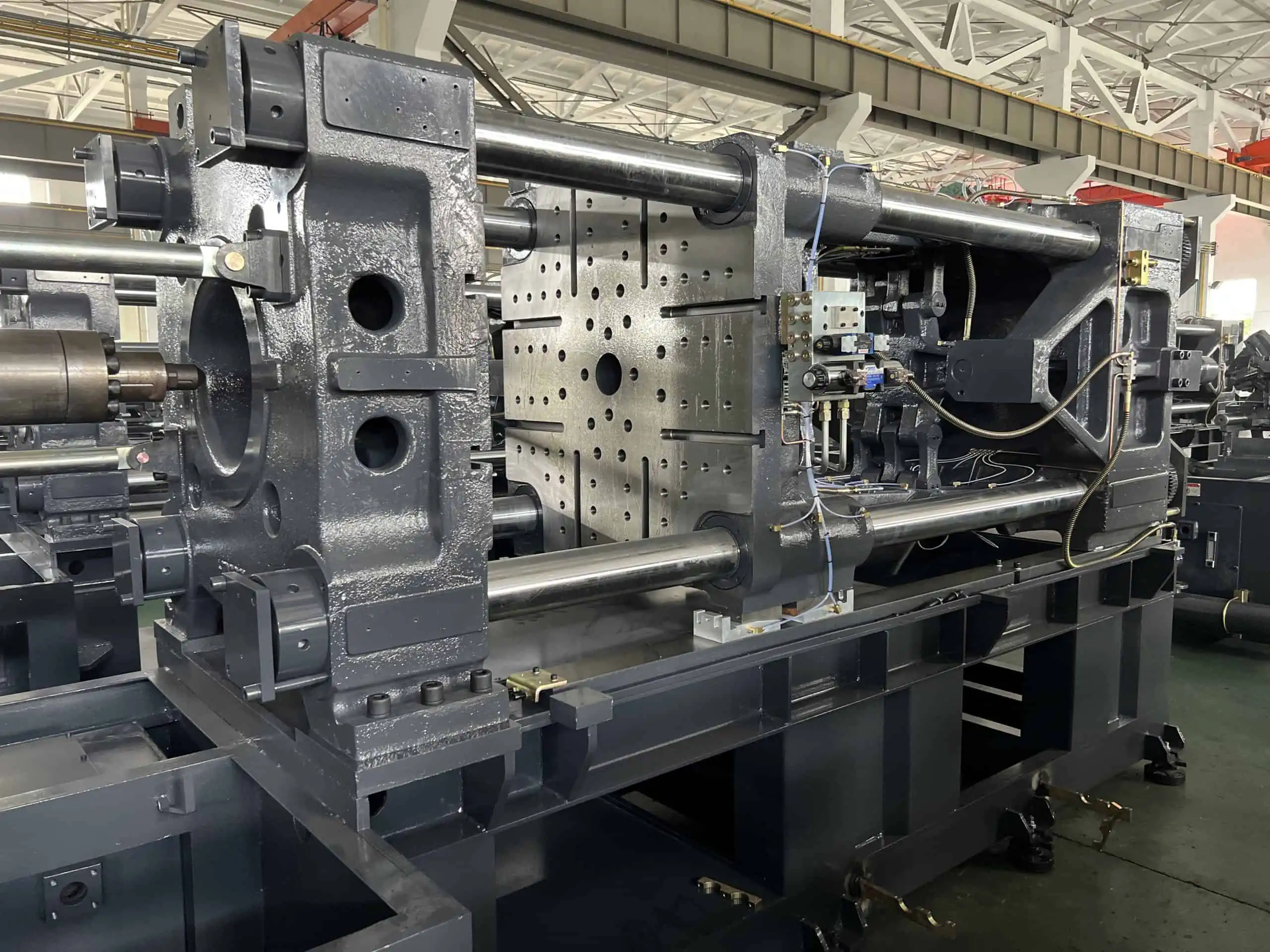

узел смыкания

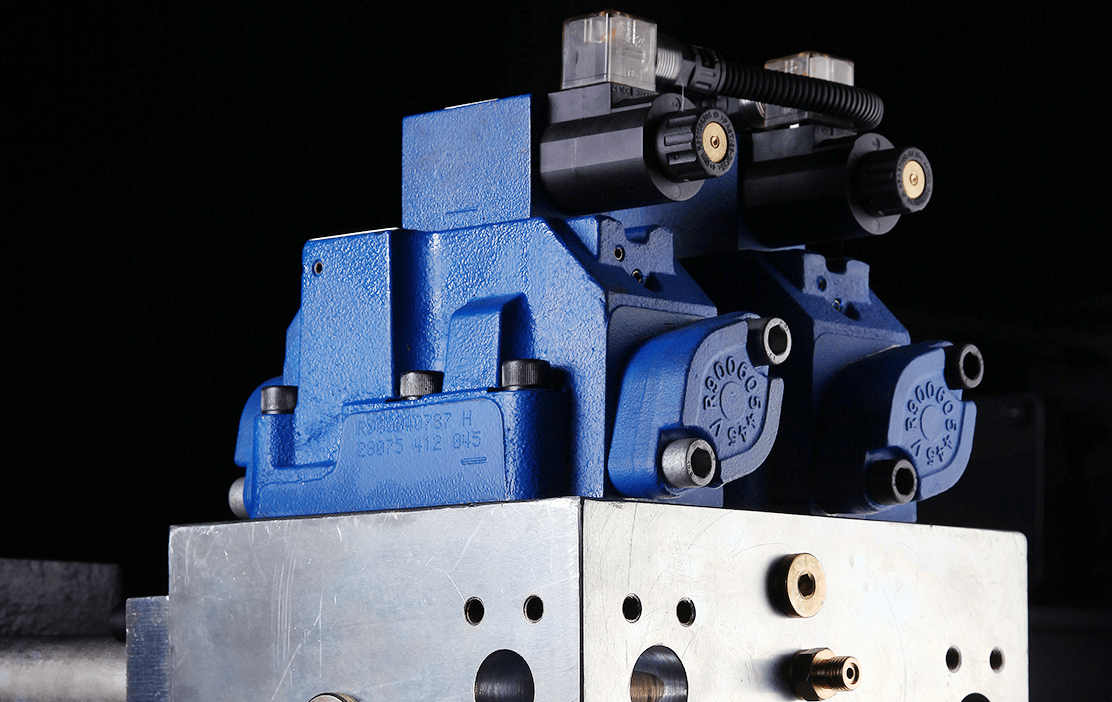

гидравлическая система
Гидравлические компоненты мирового класса обеспечивают бесперебойную и надежную работу системы с повышенной эффективностью и сниженным тепловыделением. Модульная конструкция и полузамкнутая система снижают риск поломок.

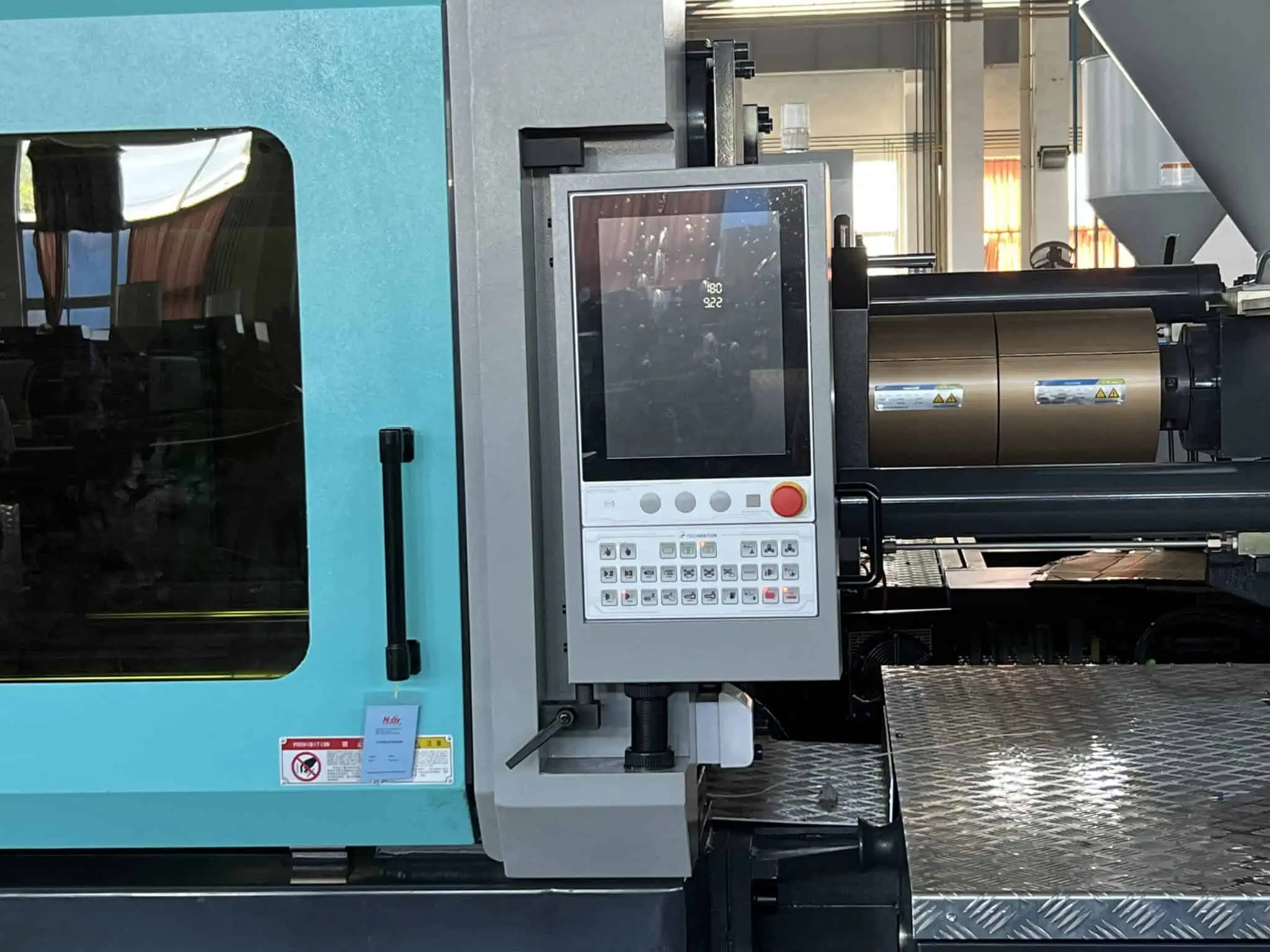

система управления
Новейший контроллер термопластавтомата имеет простой в использовании интерфейс, быстро реагирует на команды и оснащен ЖК-дисплеем с восьмиуровневой градацией серого, что повышает информативность и эффективность управления процесса литья под давлением.
Быстрое реагирование, высокая эффективность производства; высокая точность повторения, экономия сырья.

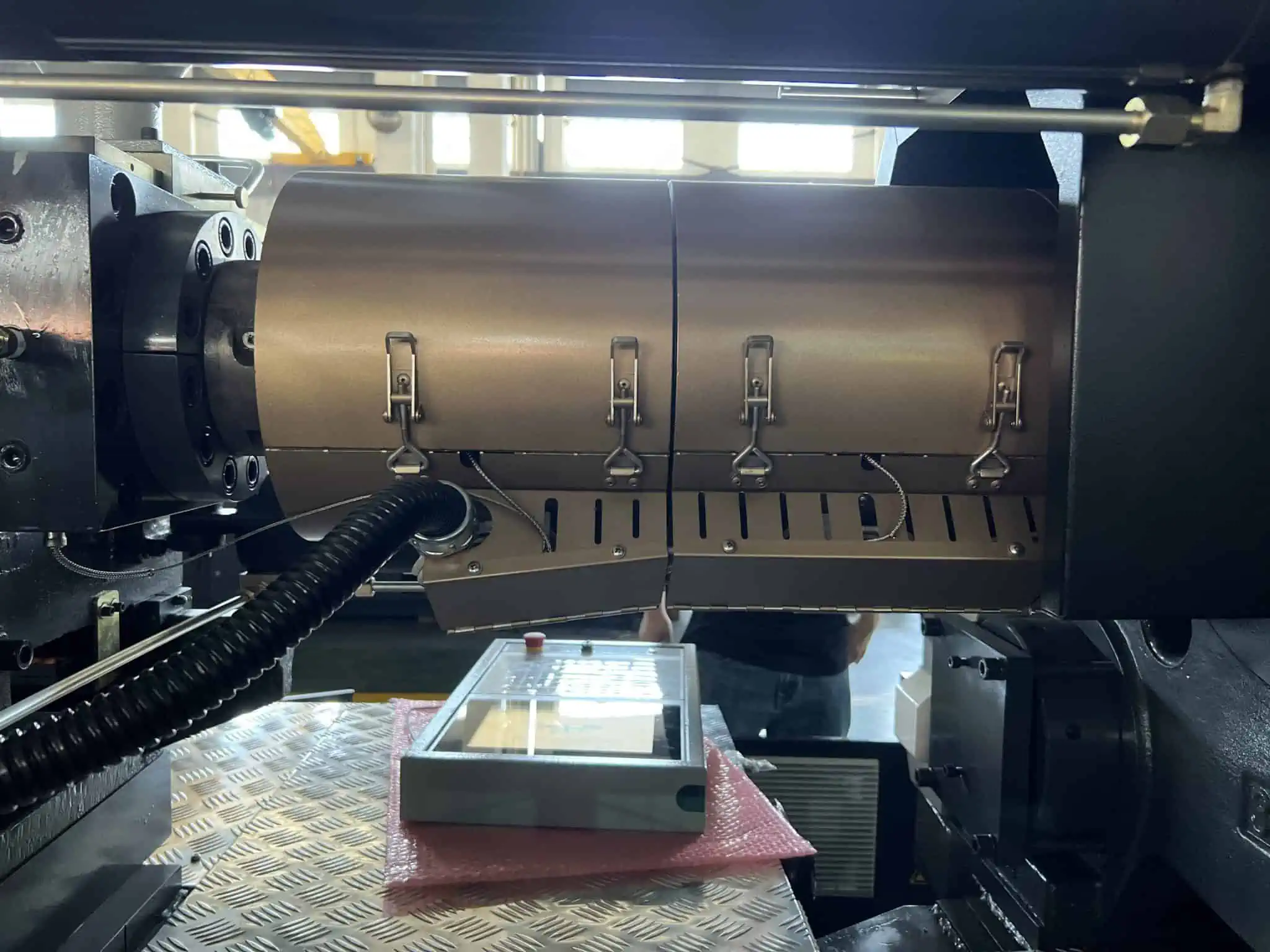

Шнек и цилиндр
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
HD550DY |
|||
|
Наименование |
Ед. изм. |
Значение |
||
|
Узел впрыска |
||||
|
Диаметр шнека |
мм |
80 |
85 |
90 |
|
Отношение L/D (длина/диаметр) |
мм |
22,8 |
21 |
20,3 |
|
Объем впрыска |
см3 |
2212 |
2497 |
2799 |
|
Масса впрыска |
г |
2013 |
2272 |
2547 |
|
Давление впрыска |
МПа |
184 |
163 |
146 |
|
Узел смыкания |
||||
|
Усилие смыкания |
кН |
5500 |
||
|
Ход открытия |
мм |
850 |
||
|
Размеры пресс-формы (мин-макс) |
мм |
350-850 |
||
|
Расстояние между колоннами |
мм |
840х840 |
||
|
Гидравлический выталкиватель, усилие |
кН |
181 |
||
|
Ход выталкивателя |
мм |
220 |
||
|
Основные |
||||
|
Общее давление |
МПа |
16 |
||
|
Мощность двигателя |
кВт |
34+37 |
||
|
Мощность нагревателей |
кВт |
31,5 |
||
|
Габариты (ДхШхВ) |
мм |
8820х2250х2420 |
||
|
Вес |
т |
22,8 |
||
|
Диаметр центрирующего кольца пресс-формы |
мм |
Ø200 |
||
|
Радиус сопла |
мм |
SR15 |
||
|
КОМПЛЕКТАЦИЯ СТАНКА HD550DY: |
|
- магнитный улавливатель бункера; |
|
- линейные направляющие узла смыкания; |
|
- встроеное управление сетью периферийного оборудования Ethernet; |
|
- воздушный фильтр; |
|
- 2 клапана пневмосдува подвижной плиты; |
|
- 2 клапана пневмосдува неподвижной плиты; |
|
- разъем для подключения дозатора красителя; |
|
- ротаметры 24 канала; |
|
- термоизоляция материального цилиндра; |
|
- 2 канала клапанов формы; |
|
- 2 канала гидрознаков на подвижной плите; |
|
- 2 канала гидрознаков на неподвижной плите; |
|
- шнек повышенной износостойкости В (тип Н) биметаллический цилиндр. |
|
КОМПЛЕКТУЮЩИЕ |
|
|
Наименование |
Производитель |
|
Электродвигатель |
Weiling (Китай) |
|
Гидравлический насос |
Settima (Италия) |
|
Управляющие клапана |
Rexroth (Германия) |
|
Серво драйвер |
DE688 (Тайвань) |
|
Серво мотор |
KC (Япония) |
|
Гидравлический орбитальный мотор |
LIKE (Китай) |
|
Уплотнение и «O» кольцо |
Valqua (Япония) |
|
Гидравлические шланги |
LAFAGOMMA (Италия) или AEROQUIP (США) |
|
Манометры |
SKON (Тайвань) |
|
Контакторы |
Schneider (Франция) |
|
Предохранители или автоматы |
Schneider (Франция) |
|
Концевое выключатели |
Omron (Япония) или Telemecanique (Франция) |
|
Электроавтоматика |
Schneider (Франция) или Fuji (Япония) |
|
Датчик положения |
Woog (Германия) и Gefran (Италия) |
|
Датчики |
Omron (Япония) |
|
Комнтроллер |
Techmation (Тайвань) (на базе ПК, цветной LCD) |
|
Плита смыкания формы |
QT450 (Китай) (точное литьё) |
|
Направляющая колонна |
Cr40 (после специальной термообработки) / Китай |
