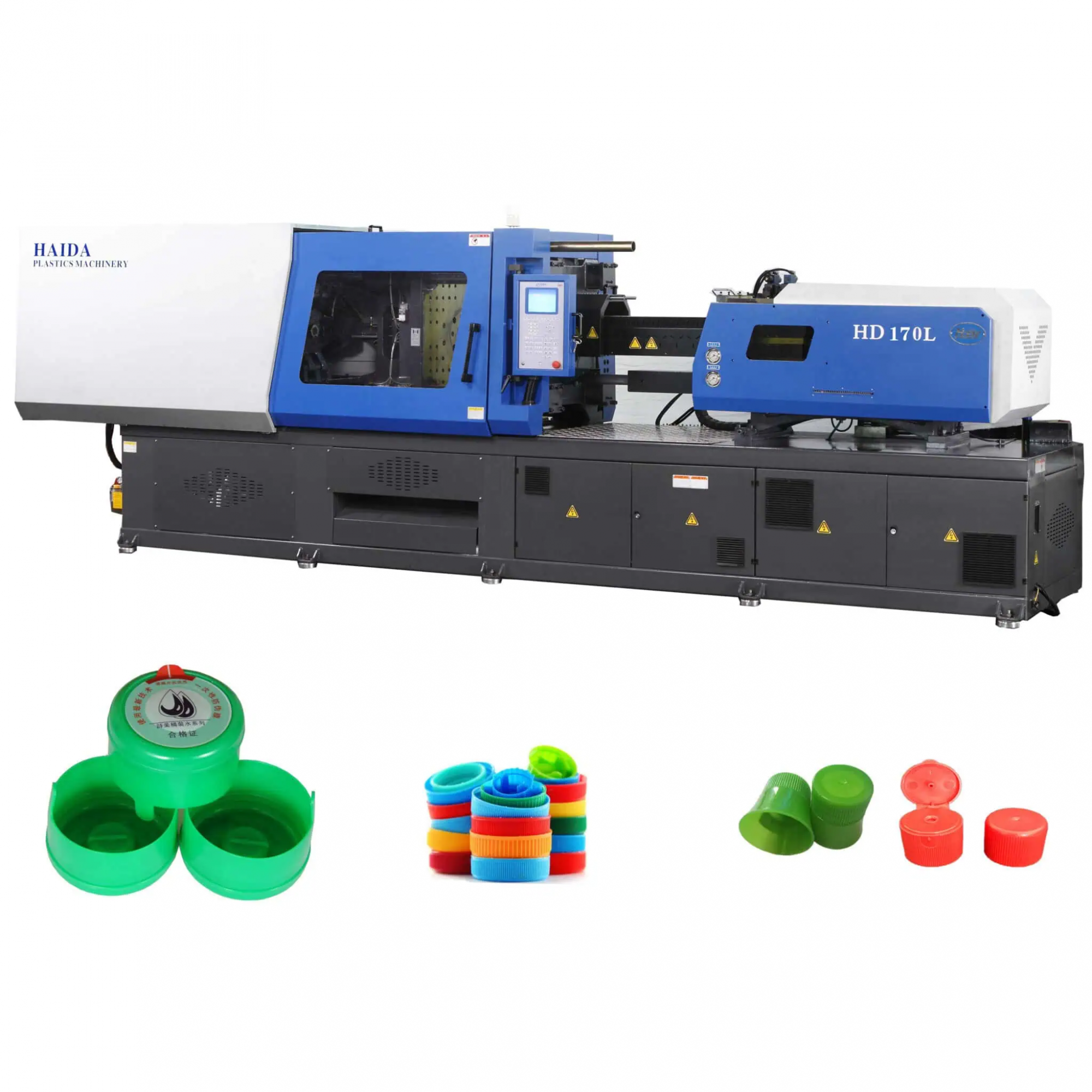

Термопластавтомат (ТПА) сервогидравлический HD170L с усилием смыкания 1700 кН
Серия HDL ТПА производителя HAIDA - это высокоточный энергосберегающий сервоприводной термопластавтомат.
Тип привода: гидравлический с сервоприводным насосом.
Особенности серии:
- На этапе охлаждения двигатель не работает, энергопотребление равно нулю. Таким образом энергосберегающая сервосистема позволяет экономить до 80 % энергии.
- По сравнению с традиционной гидравлической системой расход масла снижен на 25-35 %.
- Может работать без охлаждения, что снижает затраты на потребление воды.

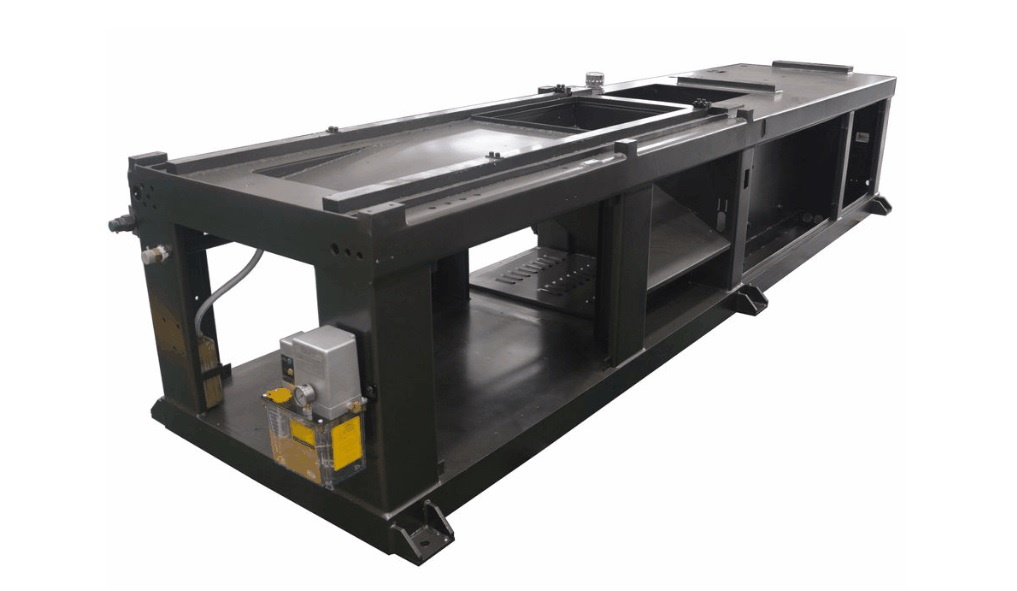

станина

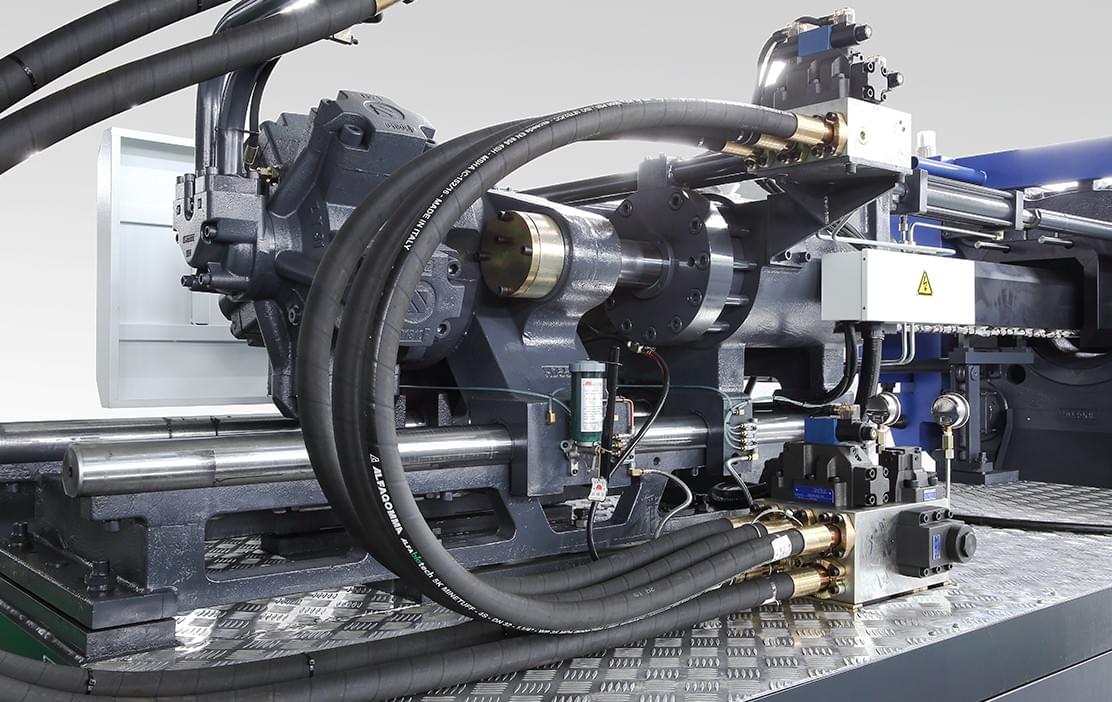

гидравлическая система
узел впрыская
Посадочное место для впрыска, центрирующее устройство и механизм регулировки сопла были значительно усовершенствованы, что позволяет пользователям легко центрировать и регулировать сопло для достижения оптимальной производительности и точности.

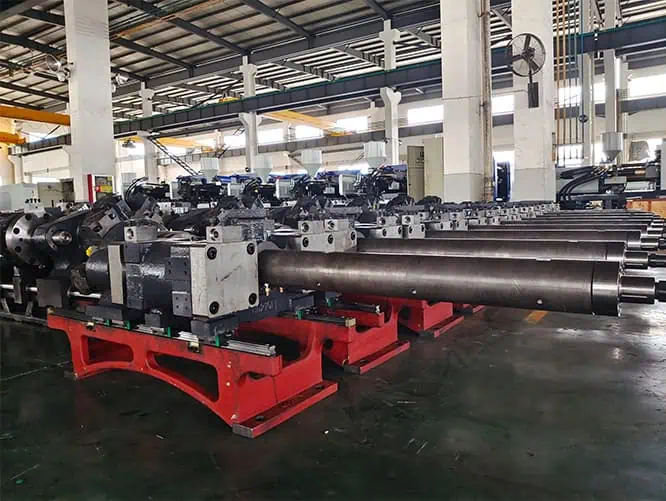

шнек и цилиндр

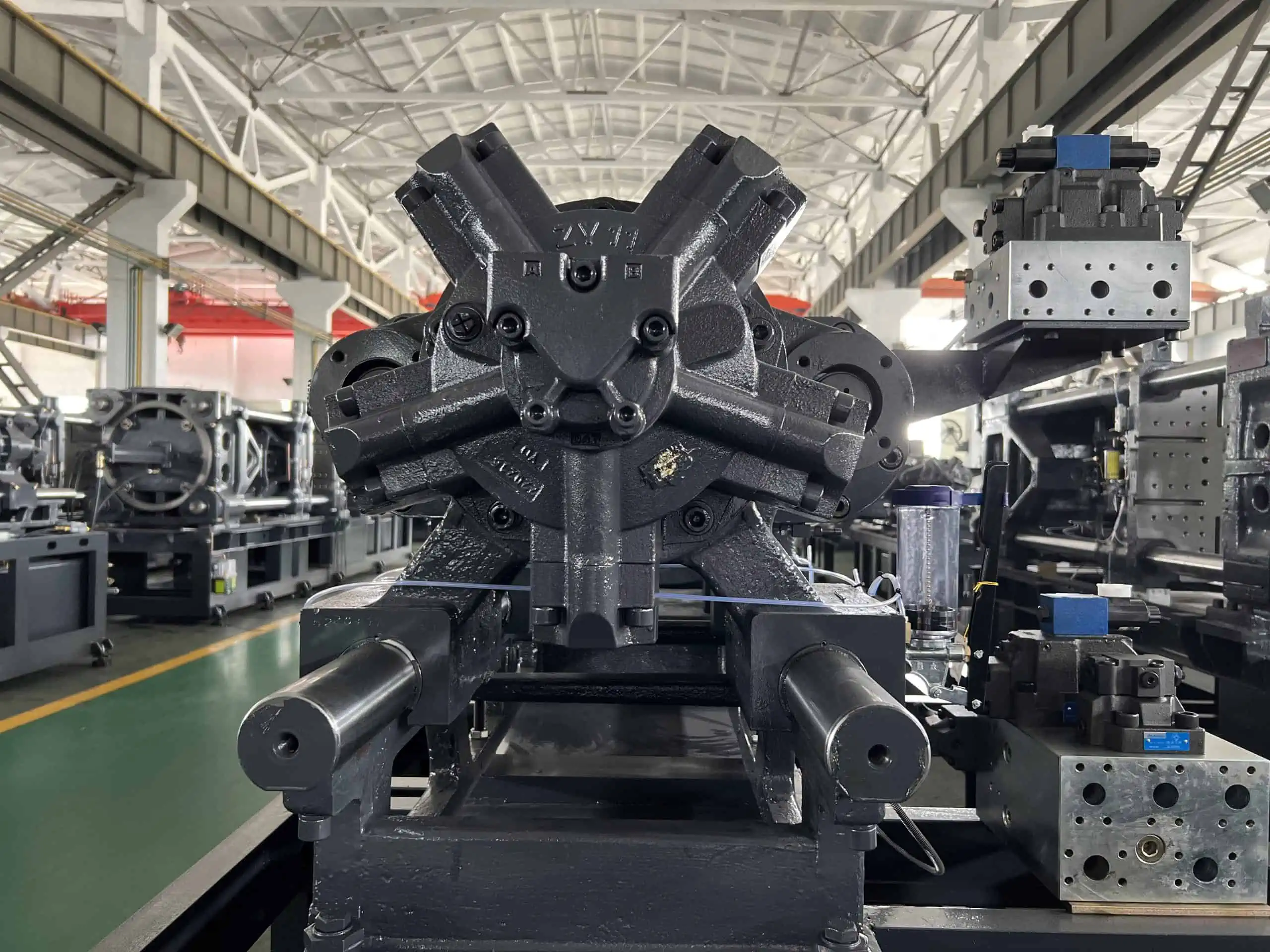

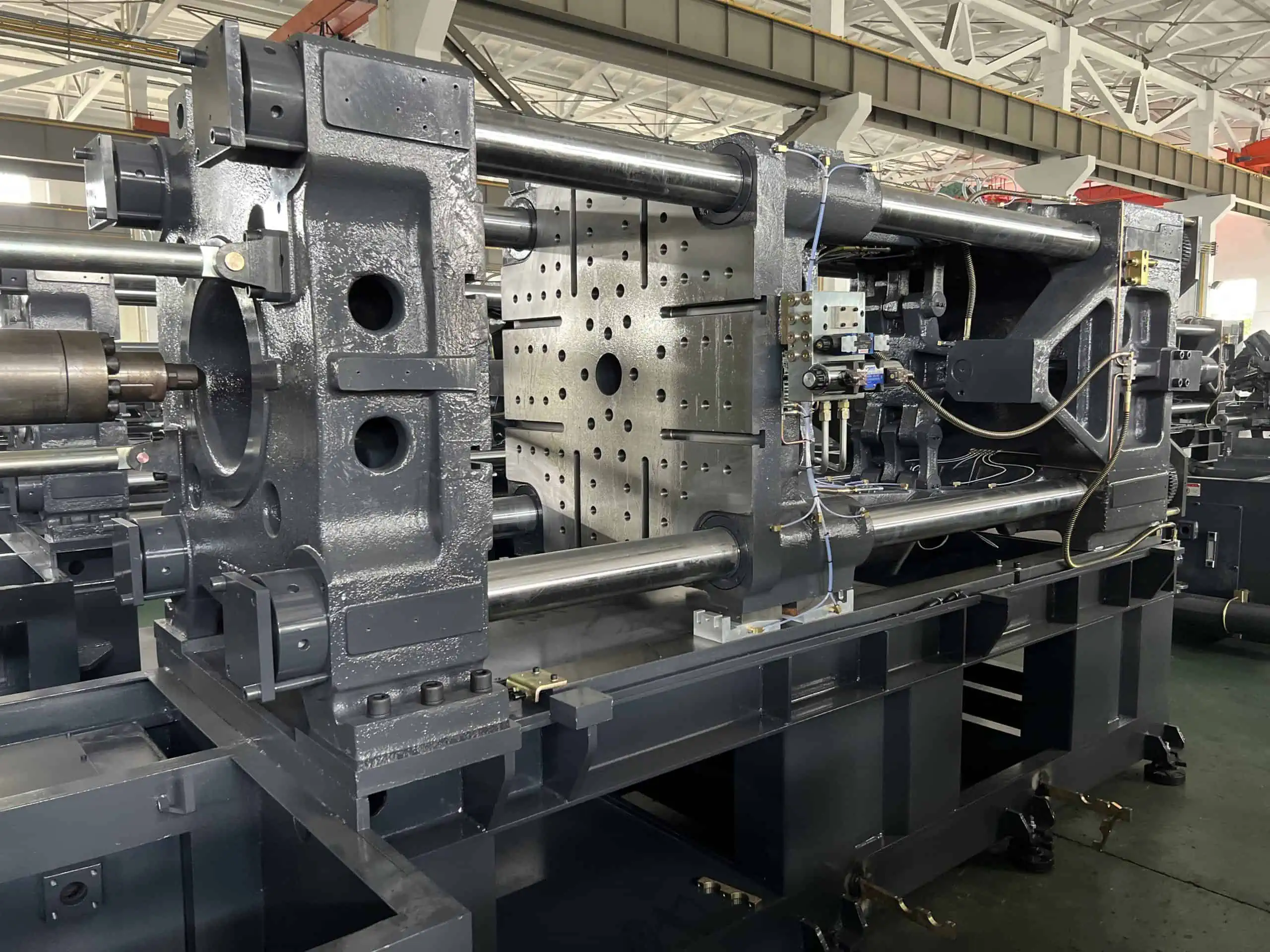

узел смыкания
Усилие и скорость выталкивания можно регулировать в соответствии с требованиями к изделию, чтобы повысить производительность. Высокая скорость выталкивания может значительно сократить время простоя.

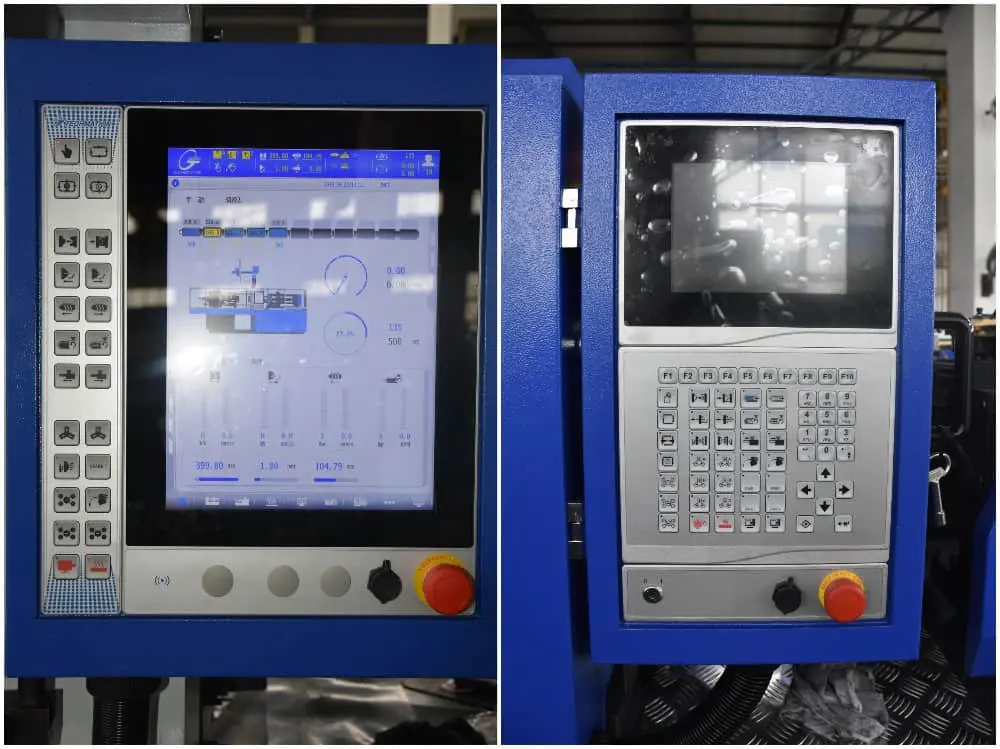

система управления
Новейший контроллер термопластавтомата имеет простой в использовании интерфейс, быстро реагирует на команды и оснащен ЖК-дисплеем с восьмиуровневой градацией серого, что повышает точность и эффективность процесса литья под давлением.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ HD170L |
|
|||
|
Наименование |
Ед. изм. |
Значение |
||
|
Узел впрыска |
||||
|
Диаметр шнека |
мм |
40 |
45 |
50 |
|
Отношение L/D (длина/диаметр) |
мм |
23,6 |
21 |
18,9 |
|
Объем впрыска |
см3 |
264 |
334 |
412 |
|
Масса впрыска |
г |
240 |
304 |
375 |
|
Давление впрыска |
Mpa |
228 |
180 |
146 |
|
Узел смыкания |
||||
|
Усилие смыкания |
тн |
170 |
||
|
Ход открытия |
мм |
440 |
||
|
Расстояние между колоннами |
мм |
470х470 |
||
|
Размеры пресс-формы (мин-макс) |
мм |
180-520 |
||
|
Гидравлический выталкиватель, усилие |
тн |
45 |
||
|
Ход выталкивателя |
мм |
140 |
||
|
Основные |
||||
|
Общее давление |
Mpa |
16 |
||
|
Мощность двигателя |
кВт |
18,5 |
||
|
Мощность нагревателей |
кВт |
11 |
||
|
Габариты (ДхШхВ) |
мм |
5400х1300х2100 |
||
|
Вес |
тн |
5,4 |
||
|
Диаметр центрирующего кольца пресс-формы |
мм |
Ø125 |
||
|
Радиус сопла |
мм |
SR15 |
||
