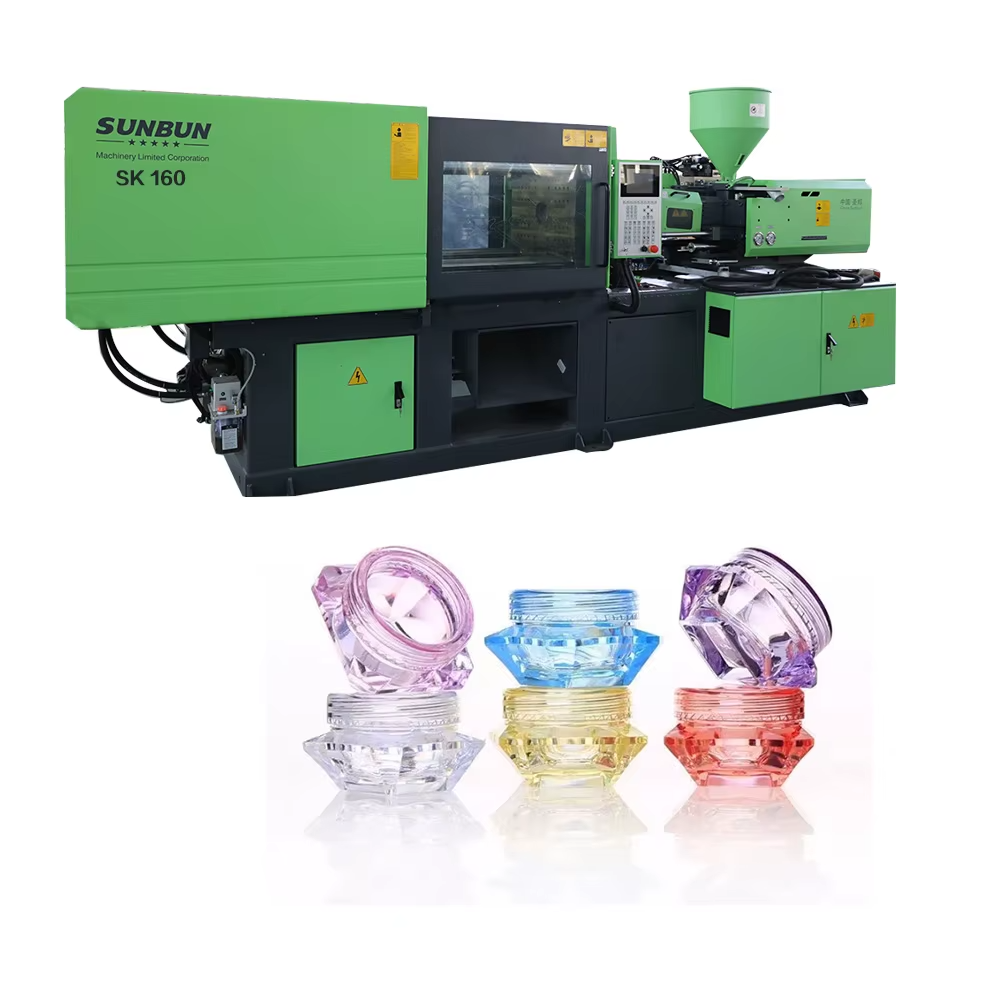

Термопластавтомат (ТПА) гидравлический SK160 с усилием смыкания 1600 кН
Гидравлические ТПА Sunbun серии SK с сервоприводом — это современное решение для литья пластмасс под давлением, сочетающее мощность традиционной гидравлики с энергоэффективностью сервотехники. Машины серии SK обеспечивают высокую повторяемость цикла, снижение энергопотребления до 30–50% по сравнению с обычными гидравлическими аналогами и точное управление скоростью впрыска.Тип привода: гидравлический с сервоприводным насосом.
Особенности серии SK (гидравлика + сервопривод):
-
Энергоэффективность – сервопривод регулирует обороты насоса в реальном времени, подавая масло только при необходимости.
-
Высокая скорость работы – оптимизированная гидравлическая схема повышает быстродействие машины.
-
Экономия сырья – специальная конструкция позволяет сократить расход материала на 2–6% на 90% видов изделий по сравнению с традиционными ТПА.
-
Стабильность и долговечность – усиленная формующая плита, увеличенное сечение тяг и жёсткая станина обеспечивают виброустойчивость и длительный ресурс
В ТПА Sunbun серии SK применена запатентованная механическая вертикально-компрессионная конструкция смыкания. Её преимущества:
-
100% использование усилия смыкания – вся развиваемая сила передаётся на форму, без потерь на трение и перекосы. Это на 10–20% эффективнее, чем в классических рычажных или гидравлических механизмах.
-
Снижение облоя – равномерное распределение давления по поверхности формы минимизирует образование заусенцев на готовых изделиях.
-
Экономия материала – благодаря точному смыканию и равномерному сжатию достигается экономия сырья 2–6% без потери качества деталей.
-
Защита оснастки и узлов – конструкция предотвращает перегрузки формы, плиты и тяг, продлевая срок службы как самого ТПА, так и дорогостоящей пресс-формы.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SK160 |
|
|||
|
Наименование |
Ед. изм. |
Значение |
||
|
Узел впрыска |
||||
|
Тип шнека |
- |
A |
B |
C |
|
Диаметр шнека |
мм |
40 |
45 |
50 |
|
Отношение L/D (длина/диаметр) |
мм |
22 |
22 |
20 |
|
Объем впрыска |
см3 |
276 |
350 |
432 |
|
Масса впрыска |
г |
251 |
318 |
393 |
|
Максимальная объёмная скорость впрыска (вхолостую) |
см3/с |
126 |
159 |
196 |
|
Давление впрыска |
Mpa |
235 |
185 |
150 |
|
Ход впрыска |
мм |
220 |
||
|
Макс. скорость впрыска |
мм/с |
100 |
||
|
Максимальная скорость вращения шнека |
об/мин |
210 |
||
|
Узел смыкания |
||||
|
Усилие смыкания |
Кн |
1600 |
||
|
Ход открытия |
мм |
460 |
||
|
Расстояние между колоннами |
мм |
475х426 |
||
|
Размеры пресс-формы (макс.-мин.) |
мм |
510-160 |
||
|
Усилие выталкивания вперед-назад |
тн |
49-37 |
||
|
Ход выталкивателя |
мм |
130 |
||
|
Количество точек выталкивания |
шт |
1+4 |
||
|
Основные |
||||
|
Мощность двигателя |
кВт |
18 |
||
|
Мощность нагревателей |
кВт |
9,95/10,95 |
||
|
Количество зон контроля температуры |
шт |
1+4 |
||
|
Вместимость загрузочного бункера |
кг |
25 |
||
|
Объем масляного бака |
л |
230 |
||
|
Габариты (ДхШхВ) |
мм |
5100х1350х1900 |
||
|
Вес |
тн |
5,15 |
||
|
КОМПЛЕКТУЮЩИЕ |
|
|
Наименование |
Производитель |
|
Контроллер |
TECHNATION (Тайвань) |
|
Серводрайвер |
MOND/ INOVANCE (США/Китай) |
|
Гидравлический насос |
SUMITOMO (Япония) |
|
Гидравлический двигатель привода шнека |
STAFFA (Великобритания) |
|
Управляющий клапан |
REXROTH/SUNBUN (Германия/Китай) |
|
Предохранительный клапан |
HNC (Тайвань) |
|
Дозирующий клапан |
HNC (Тайвань) |
|
Датчик положения |
Gefran (Италия) |
|
Контакторы |
Schneider (Франция) |
|
Автоматический выключатель |
OMRON (Япония) |
|
Бесконтактный датчик |
OMRON (Япония) |
|
Концевой выключатель |
OMRON (Япония) |
|
Система смазки |
HERG (Япония) |
|
Уплотнительное кольцо |
B+S/NOK (Германия/Япония) |
|
Гидравлический шланг |
Continental (Германия) |
|
Подшипниковый узел |
HRB (Китай) |
|
Манометр |
SKON (Тайвань) |
|
Цилиндр, шнек |
HAIXING/JINXING (Китай) |
|
Узел смыкания |
HARYEUR (Китай) |
